EV1846-18X46新能源車用熔斷器 CE ROHS

EV1846-18X46新能源車用熔斷器  CE  ROHS

產品基本資料

● 性能參考IEC60269，環境可靠性符合ISO8820、JASO D622、GB/T31465

● 額定電壓：DC1000V ; AC800V

● 額定電流：10A~100A

● 分斷能力：DC50kA，時間常數10ms; AC100kA,功率因數0.2

● 保護類別：aR                       ● 符合歐盟RoHS指令

本系列產品為圓管螺栓連接式部分范圍保護用熔斷器,具有強限流能力、高分斷能力、短路分斷速度快等特點，適用于變頻


器，整流器，逆變器，各類電源等半導體設備，以及電池，電動機，電容器，導線等設備和器件的短路和后備保護，同時 可耐受溫度沖擊、機械振動/沖擊、電流沖擊、化學負荷，適合道路車輛行業應用，可作為電動汽車驅動電力系統、功率變 換系統、儲能和動力電池、儲能電容器、變頻控制器、充電器、導線及其他車用器件和設備的短路及后備保護。



序號

型號

尺寸代碼

額定電流

A

I2t(A2s)DC1000V

I2t(A2s)AC800V

功耗W

重量g

安裝扭矩

弧前

熔熔斷斷

弧前

熔熔斷斷

1

ADH18-46 10A DC1000V











C2

10

7

25

3.3

40.4

3.1











39.4±2.0







安裝螺栓

M6

推薦扭矩

(5.5±1

) N ·m

2

ADH18-46 16A DC1000V

16

20

70

9.2

112.2

4.6

3

ADH18-46 20A DC1000V

20

39

137

18

220

5.2

4

ADH18-46 25A DC1000V

25

51

178

23.5

287.5

7.1

5

ADH18-46 32A DC1000V

32

89

307

40.5

495

8.9

6

ADH18-46 40A DC1000V

40

136

471

62. 1

758.8

11.2

7

ADH18-46 50A DC1000V

50

320

758

100

1222.3

13.8

8

ADH18-46 63A DC1000V

63

356

1228

162

1980

17.3

9

ADH18-46 80A DC1000V

80

611

2105

277.8

3395.4

21.3

10

ADH18-46 100A DC1000V

100

990

3410

450

5500

26

備注：1.直流I2t為1000VDC 50kA，時間常數11ms條件下的典型數據。

    2.交流I2t為AC841V 100kA，功率因數0.2條件下的典型數據。



























3.交流允許使用最大電壓為AC849V,直流允許使用最高電壓為DC1000V。

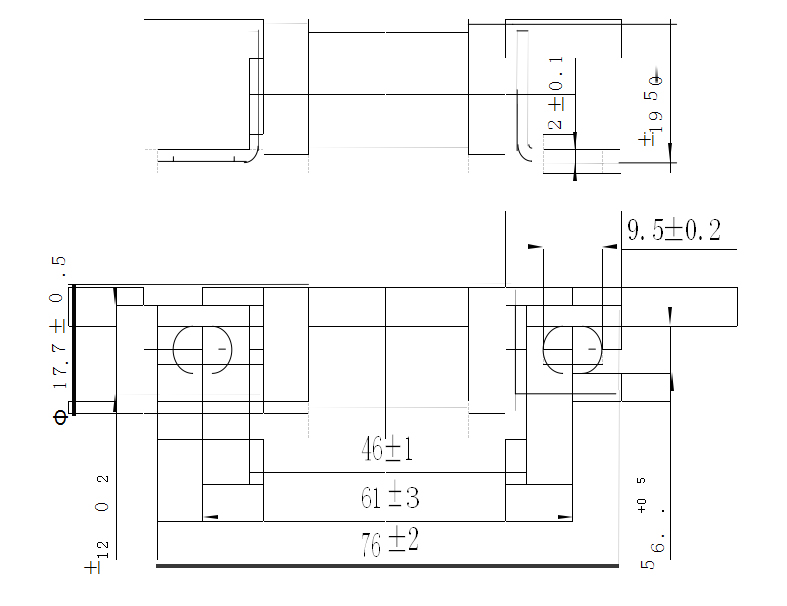

產品外形尺寸

型號 TYPE 外徑/橫截面積 總長 中心距 螺釘 電流 RATED CURRENT 電壓 RATED VOLTAGE
ADH1846 ?17.8 76 62.5 M6 10-100A 1000Vdc

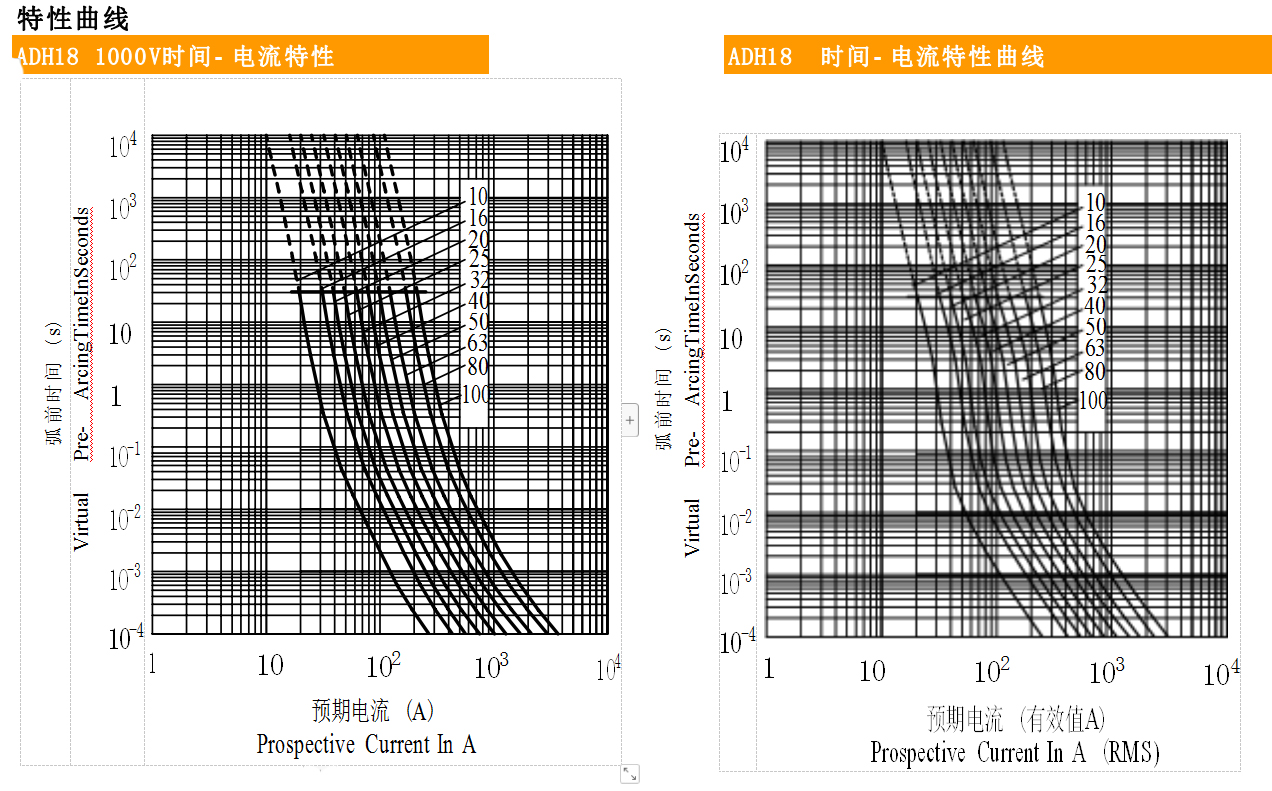

注：1. 以上特性曲線精度為電流方向誤差±15%。  2HD-時間-電流特性曲線

2. 以上規格最小分斷電流：4In~7 In 。

3．以上試驗連接導線按IEC60269.1對應連接導線要求。



運輸、存儲

包裝箱運輸過程中應避免雨雪侵襲和機械損傷。

產品存儲溫度：-40℃~120℃ 。在40℃時相對濕度不大于70%，30℃時相對濕度不大于80%，在20℃以下， 相對濕度不大于90%。

包裝存儲溫度：-40℃~70℃ 。在40℃時相對濕度不大于40%，30℃時相對濕度不大于50%，在20℃以下， 相對濕度不大于70%。

防火,防水，避免箱體接觸液態水。

防止尖銳物體刺入，損傷箱體。

包裝箱裝卸時落體高度不大于0.6m。應以平面承受沖擊能量，避免箱角或棱線承受沖擊能量。 避免接觸腐蝕物質、氣體。

使用條件

熔斷器在下述的正常使用條件下工作，不需要額外的修正。

超過正常使用條件時，如果在允許使用條件范圍內，可能需要修正一些參數或咨果超過允許使用 條件的范圍，應咨詢我公司，并進行條件的工作適應性評估和測試。








注：1. 以上特性曲線精度為電流方向誤差±15%。  2HD-時間-電流特性曲線

2. 以上規格最小分斷電流：4In~7 In 。

3．以上試驗連接導線按IEC60269.1對應連接導線要求。
