中號高壓插片保險絲ATC-63V~125V  UL ROHS



	中號高壓插片保險絲ATC-NL5~6-XXA63V/80V/125V  UL

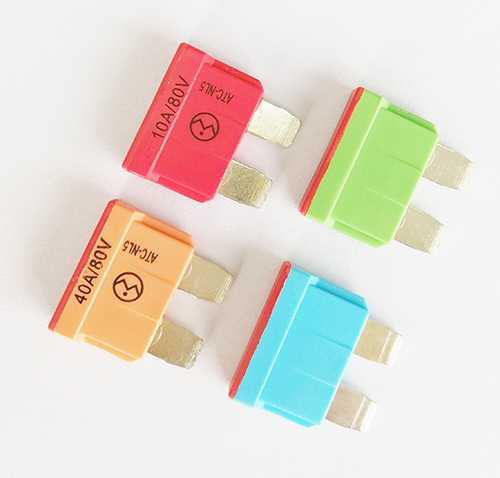

	Physical view

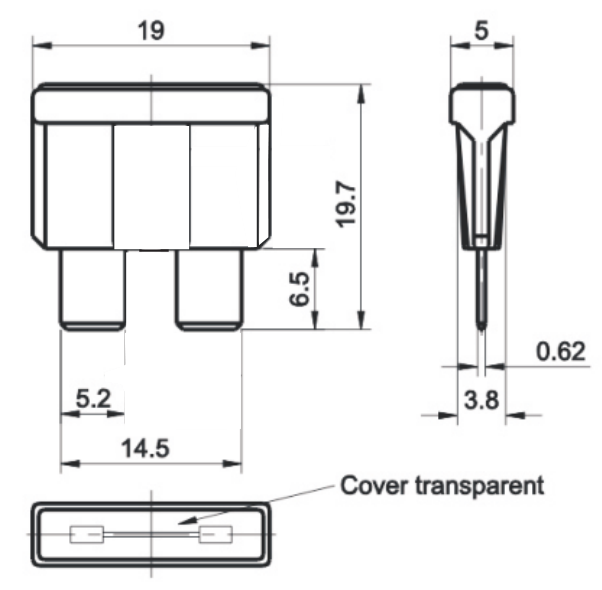

	尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm

	?根據使用狀況,保險絲特性可能改變
	According to the using status, the fuse characteristics may change.
	?額定電壓:直流63V/63V/80V/125V
	Rated voltage: DC 63V/63V/80V/125V ,
	?分?jǐn)嗳萘浚?000A@125V DC ?使用溫度:-40℃~+125℃
	Breaking capacity: 1000A@125V, DC, temperature: -40 ℃ ~ +125 ℃
	?材質:1、銅合金+復合材料;2、塑料尼龍PA66
	Material: 1、Cu alloy , 2、 PA66  plastic.
	Time-Current Characteristics



			|
					% of Rating
				 |
					Opening Time

					Nennstrom
				 |
					Opening Time Min / Max (s)
				 |

			|
					110
				 |
					1~30
				 |
					14400 s / –
				 |

			|
					135
				 |
					1~2

					3~40
				 |
					500Ms~600ms

					0.75 s / 600 s
				 |

			|
					200
				 |
					1~2

					3~40
				 |
					100ms~5s

					0.15 s / 5 s
				 |

			|
					350
				 |
					1~40
				 |
					0.08 s / 250ms
				 |

			|
					600
				 |
					1~40
				 |
					30ms / 100ms
				 |

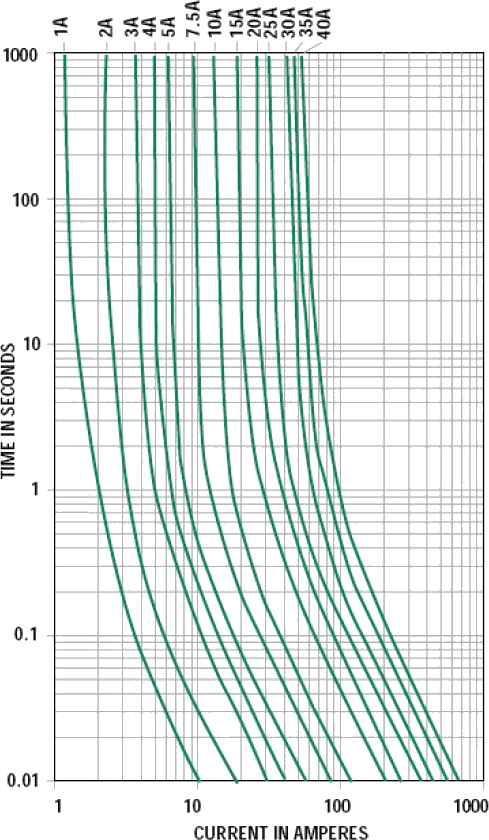

	Time-Current Characteristic Curves

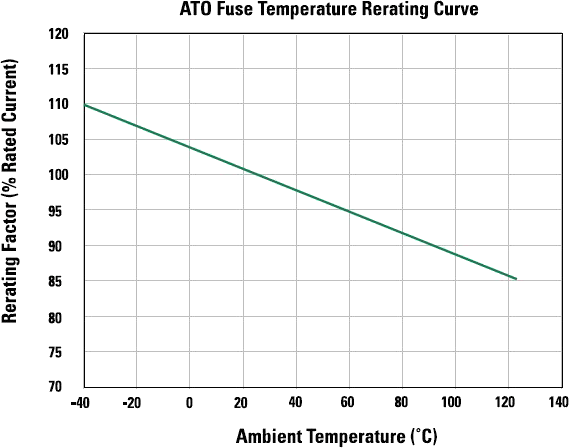

	Temperature Rerating Curve




	Ratings


			|
					Prt Number
				 |
					Rating Current(A)
				 |
					Rating Voltage(V)
				 |
					Typ.

					Voltage Drop

					(mV)
				 |
					ColdResistance

					Kaltwiderstand

					(mΩ)
				 |
					I2t
				 |
					Color
				 |

			|
					ATC-NL5-01
				 |
					1A
				 |
					63V/80V/125V
				 |
					175
				 |
					108.00
				 |
					0.4
				 |
					Blue Ash
				 |

			|
					ATC-NL5-02
				 |
					2A
				 |
					63V/80V/125V
				 |
					139
				 |
					45.00
				 |
					1.4
				 |
					celandine
				 |

			|
					ATC-NL5-03
				 |
					3A
				 |
					63V/80V/125V
				 |
					135
				 |
					28.5
				 |
					7.4
				 |
					Purple
				 |

			|
					ATC-NL5-04
				 |
					4A
				 |
					63V/80V/125V
				 |
					134
				 |
					22.8
				 |
					14
				 |
					Pink
				 |

			|
					ATC-NL5-05
				 |
					5A
				 |
					63V/80V/125V
				 |
					125
				 |
					16.5
				 |
					26
				 |
					Orange
				 |

			|
					ATC-NL5-075
				 |
					7.5A
				 |
					63V/80V/125V
				 |
					113
				 |
					11.5
				 |
					60
				 |
					Tan
				 |

			|
					ATC-NL5-10
				 |
					10A
				 |
					63V/80V/125V
				 |
					105
				 |
					6.8
				 |
					115
				 |
					Red
				 |

			|
					ATC-NL5-15
				 |
					15A
				 |
					63V/80V/125V
				 |
					100
				 |
					4.30
				 |
					340
				 |
					Blue
				 |

			|
					ATC-NL5-20
				 |
					20A
				 |
					63V/80V/125V
				 |
					95
				 |
					3.10
				 |
					520
				 |
					Yellow
				 |

			|
					ATC-NL5-25
				 |
					25
				 |
					63V/80V/125V
				 |
					90
				 |
					2.30
				 |
					1080
				 |
					Natural
				 |

			|
					ATC-NL5-30
				 |
					30A
				 |
					63V/80V/125V
				 |
					82
				 |
					1.90
				 |
					1510
				 |
					Green
				 |

			|
					ATC-NL5-35
				 |
					35A
				 |
					63V/80V/125V
				 |
					84
				 |
					1.52
				 |
					2280
				 |
					Purp red
				 |

			|
					ATC-NL5-40
				 |
					40A
				 |
					63V/80V/125V
				 |
					95
				 |
					1.40
				 |
					3310
				 |
					Dark red
				 |
